Konstruktion und Bau

Die Säule (1)
Sie ist ein Stahlrohr. Zur Errichtung der Röhre ist ein Fundament nötig.
Ein E-Anschluß wird durch ein weitere Firmavom Netz zur Beleuchtung. Das Pflaster muß nach der Fundamentsetzungneu gestaltet werden. Das Pflaster und die eingelassenen Bodenleuchten
werden aus einem Musterkatalog bestimmt.

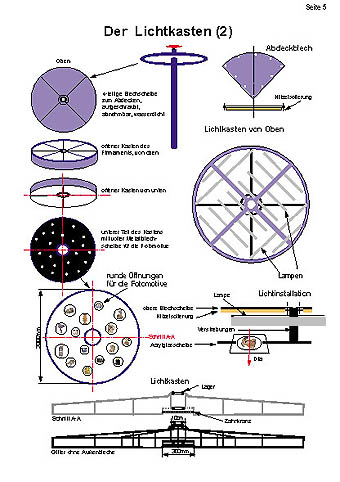

Das Firmament (2)
Der runde Leuchtkasten ist eine Stahlkonstruktion, die verzinkt ist. Verstrebungen garantieren Stabilität. Er ist auf der Säule drehbar gelagert. Die Statik ist wetter-, wind- und vandalismussicher ausgelegt. Durch 4 abnehmbare Metallbleche (müssen den Lichtkasten wasserdicht verschließen) ist der Lichtkasten von oben zugänglich. Sie sind mit einer Isolierung versehen, um den Kasten bei Sonneneinstrahlung vor Wärme zu schützen. Im Kasten darf sich kein Schwitzwasser bilden, Umluft bzw. Luftzirkulation mit dem Außenraum muß möglich sein. Im unteren Blech des Lichtkastens sind 80 kreisförmige Öffnungen eingelassen. Dort werden Acrylscheiben mit den Fotos im Inneren des Kastens befestigt. Im Lichtkasten werden ca.16 Leuchtstofflampen installiert, die ausreichend Licht für die Dias liefern. Das Firmament sitzt auf einer Achse, die in die Säule eingelassen ist. Kasten und Säule erhalten einen blauen Farbanstrich, er wird nach einem Farbmuster bestimmt. Das Innere des Lichtkastens ist mit Reflexfarbe weiß gestrichen.

Drehmechanismus (3)
Durch eine Kurbel wird der runde Kasten in eine Bewegung versetzt. Der Kasten soll sich bei angemessenem Kurbeln langsam drehen, etwa 0,8 - 0,4 U/min (Übersetzung ins Langsame) und beim Abbruch des Kurbelns langsam auslaufen.

Es soll eine kostengünstige Variante entwickelt werden, die sich an die gestalterischen Vorgaben hält, auch wenn konstruktive Details anders ausgeführt sind als hier beschrieben. Die Lebensdauer des Objekts ist auf 10 Jahre festgelegt.

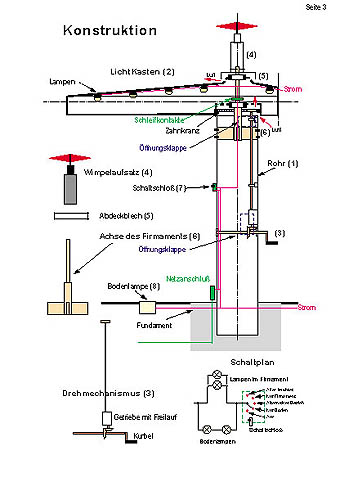

Konstruktionsskizzen

Koordinaten der Bilder

Die runden Öffnungen für die Bilder werden mit einen Laser ausgeschnitten. Dazu müssen die x-y Koordinaten angegeben werden. Diese werden am Computer über den Entwurf der Himmelsscheibe mit den aufgelgten Bilder der Gegenständen ermittelt.


Handskizze für die Werkstatt um die Bilder richtig einzusetzen
Befestigung der Acrylglasbilder

Konstruktion und Aufbau des Firmaments
Die beteiligten Firmen:

Stefan Fittkau Metallbau + Kunstschmiede GmbH

Georg Franz & Brose Acrylglas- und Kunsstoffverarbeitung WHG

BÄTZ Maschinengravuren GmbH

NSE Schaltanlagen GmbH

Flöter & Uszkureit Garten- Landschafts- und Sportplatzbau GmbH

PPS Medi@Bild Imaging GmbH

Druckerei Bunter Hund GbR

TiCON Bau GbR
